Современные конвекторные радиаторы — принцип работы и классификация по видам

Проблема отопления жилья в нашей стране может быть решена по-разному. В дни суровой зимы чаще всего используется комплексный подход к организации комфортного микроклимата. И не последнюю роль здесь играют конвекторные радиаторы.

Как они работают, и какие существуют виды подобных отопительных приборов?

Что такое конвектор, как работает конвекторное отопление?

Батареи отопления конвекторные

С технической точки зрения конвектор — это обычная труба, к которой прикреплено большое количество пластин. В трубу поступает теплоноситель, нагревающий попутно и пластины. Между ними курсирует воздух, который, нагреваясь, поднимается вверх к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. Именно постоянная циркуляция и позволяет организовать довольно эффективное отопление.

Конструкция конвектора такова. Корпус — это стальная или медная труба. Она способна выдержать давление воды, равное 25 атмосферам. К трубе методом сварки присоединяются пластины, для изготовления которых чаще всего применяется низкоуглеродистая сталь.

Размер пластин и габариты установки рассчитываются с учетом площади конкретного помещения. Иногда для увеличения эффективности конвектора используется отражательный экран. Он закрывает лишь часть установки, но и этого хватает, чтобы увеличить КПД устройства.

В зависимости от того, каким образом обеспечивается циркуляция воздуха в помещении, конвекторы делятся на модели с естественной и принудительной циркуляцией. Во втором случае установка доукомплектовывается небольшим вентилятором. Главное преимущество подобного выбора — высокая скорость нагрева помещения.

Классификация конвекторов

Конверторный обогрев опирается на обязательное использование какого-либо теплоносителя. В зависимости от того, что применяется в качестве него, различают 3 типа отопительных систем:

Водяные конвекторы

В использовании водяных вариантов есть как преимущества, так и недостатки. Настенные, напольные и встраиваемые модели позволяют организовать отопление любого помещения большой и малой площади. Для создания подобных отопительных приборов используется нержавеющая сталь, отличающаяся высокой стойкостью к коррозии, хорошими противопожарными характеристиками и простотой монтажа.

Приятный внешний вид, небольшой вес изделий, компактность установок и бесшумность работы — все это можно зачислить в список весомых достоинств водяных конвекторов.

Но справедливости ради необходимо перечислить и их недостатки:

  • При циркуляции воздуха к потолку всегда поднимается пыль, делая жизнь аллергиков невыносимой.
  • Использовать водяные конвекторы там, где потолки выше трех метров, нет смысла. Они не будут успевать прогревать помещение. Большая часть тепла будет скапливаться наверху, а пол будет оставаться холодным. Человек подобный дискомфорт воспринимает плохо.
  • Движение воздушных масс — это всегда сквозняки. А если в доме растут маленькие дети, или живут пожилые люди со слабым иммунитетом, то там надолго поселятся простудные заболевания.
  • Водяные конвекторы нельзя использовать совместно с вентиляционными установками. В этом случае весь нагретый воздух будет выводиться наружу, и эффект отопления сведется к нулю.

Обратите внимание! Несмотря на столь существенные недочеты конвекторы водяного типа составляют достойную альтернативу обычным радиаторам.

Конвекторы газового типа

Батареи отопления конвекторные

Газовый конвектор — это автономный отопительный прибор, принцип работы которого предельно прост. Он схож с работой рекуператорного теплообменника. Газ нагревает металлические пластины, которые отдают свое тепло в помещение. Продукты сгорания газа выводятся наружу при помощи дымохода благодаря наличию естественной или принудительной тяги.

К положительным моментам можно отнести простоту установки и универсальность устройства. Монтировать прибор можно в любом помещении. В продаже есть модели самого разного дизайна, габаритов и цветов. Поэтому легко подобрать отопительный прибор, который идеально впишется в концепцию интерьера.

При монтаже не нужно учитывать расположение отопительной разводки и ее уклон, а также выстраивать сложные схемы подключения. Газовый конвектор выставляется в любом удобном месте и используется в качестве основного или дополнительного источника обогрева. КПД подобной установки несколько выше КПД газового котла самого последнего поколения. И это главное преимущество выбора.

Несмотря на такое большое количество положительных моментов, есть у газовых конвекторов и недостатки.

Минусы газовых конвекторов

  • Главный минус заключается в том, что один прибор способен отапливать только одно помещение или отдельно взятую комнату. Чтобы отопить весь дом, придется покупать несколько газовых конвекторов, а это не дешевое удовольствие.
  • Подобное устройство нельзя использовать для организации подачи горячей воды. И этим газовые конвекторы проигрывают двухконтурным газовым котлам, часто применяемым для организации водяного отопления.
  • Производительность установки ограничена ее размерами. Чем меньше прибор, тем меньше он производит тепла.
  • Иногда необходимо замаскировать прибор отопления. В случае с газовым конвектором сделать это будет невозможно. Прикрывать прибор ничем нельзя.
  • Для установки газовых конвекторов необходимо разрешение. Проводить монтаж могут только фирмы и компании, имеющие лицензию на работы подобного типа.

Обратите внимание! Каждый газовый конвектор обладает разной мощностью, а внутри может быть использован чугунный или стальной теплообменник. Чугунный теплообменник более надежен и долговечен.

Электрические модели

Батареи отопления конвекторные

Электрические конвекторы серии Beta

Обычные электрические конвекторы тоже имеют довольно простую конструкцию. Их центральный элемент — тэн, который помещен в стальной корпус. В верхней и нижней части последнего есть щелевые отверстия, через которые беспрепятственно циркулируют воздушные массы.

Все существующие модели делятся на две большие группы — напольные и настенные. Напольные конвекторы мобильны, и их можно устанавливать в любом удобном для себя месте. Настенные крепятся там же, где и обычные водяные радиаторы, то есть под подоконником у окна. Они играют роль завесы от холода.

Читать  Как правильно подключить батарею отопления в квартире

На какие эксплуатационные преимущества можно рассчитывать, выбирая электрические конвекторы?

  • Монтаж установки предельно прост — купил, принес домой, поставил или повесил в выбранное место, подключил вилку к розетке, и можно пользоваться прибором. Он обеспечивает мгновенный нагрев воздуха.
  • Электрические конвекторы дешевле водяных и газовых моделей. Надежная автоматика, которой оснащены практически все современные электрические радиаторы, защищает прибор от перегрева, обеспечивая безопасность использования. Она же контролирует температуру нагрева, так что можно самостоятельно регулировать ее при помощи интуитивно понятного управления.
  • Внутри корпуса нет никаких движущихся технических узлов, поэтому установки работают совершенно бесшумно.
  • КПД подобных установок очень высокий и составляет 95%.

Недостаток у радиаторов электрического типа один — для их работы необходимо электричество. На сегодня это самый дорогой вид топлива.

Обобщение по теме

Обогревательные конвекторы предназначены для обогрева одного помещения. К ним применяются особые требования. Практически все конвекторные радиаторы должны обладать ценовой доступностью, отвечать санитарно-гигиеническим требованиям, отличаться высокой механической прочностью и демонстрировать надежность и безопасность эксплуатации.

Как выбрать конвекторное отопление дома: отзывы, батареи, радиаторы

В основе работы любой системы отопления заложен тот или иной способ передачи тепловой энергии от энергоносителя воздуху в помещении. Для этого используют различные виды топлива – газ, уголь, дрова и т.д. Но обязательно ли нужно делать монтаж трубопроводов. При отсутствии такой возможности обустраивают конвекторное отопление дома: отзывы, батареи, радиаторы. Это не новый метод нагрева воздуха в доме. Но об этом нужно рассказать подробнее.

Особенности системы конвекторного отопления

Принцип работы конвекторного отопления

Самые первые батареи отопления конвекторные — это традиционные печи. Тепловая энергия от их поверхности передается в помещение. При этом происходит естественная конвекция воздушных потоков – с более высокой температурой поднимаются вверх, создавая циркуляцию тепла.

Однако эффективность их работы остается крайне низкой – показатель КПД не превышал 25-30%. Поэтому были разработаны конвекторные котлы для отопления, которые более продуктивно передают энергию. Для этого в их конструкции предусмотрены дополнительные конвекторные поверхности, улучавшие циркуляцию, и соответственно – скорость нагрева дома.

Чем же конвекторное отопление дома отличается от обычного?

  • Отсутствие трубопроводов. Это уменьшает первичные расходы на организацию отопления;
  • Возможность установки локальных точек отопления – автономных радиаторов. Чаще всего это делают для дач или домов с небольшой площадью, или квартир;
  • Оперативное регулирование расхода энергоносителя для оптимизации температурного режима.

К недостаткам подобной системы относят сложность организации для зданий с большой площадью. Даже установив конвекторное водяное отопление, состоящее из автономных радиаторов – проблематично сделать единый узел управления. Но есть и исключения – современные котлы отопления газовые конвекторные. Это обычные модели, которые можно установить в системах с трубопроводами. Параметры выбора подобных котлов такие же, как и при проектировании отопления традиционного вида.

Количество вырабатываемой энергии в отопительных приборах конвекторного типа напрямую зависит от площади теплообменника. На это нужно обращать внимание в первую очередь.

Котлы конверторного типа

Установка котлов конвекторного типа актуальна только в том случае, если необходимо поддержание комфортной температуры в небольшом помещении – до 20-30 м². Во время выбора определенной модели нужно обратить внимание на ее корпус – он должен иметь дополнительные панели или трубы, через которые проходит воздух. Чем эффективнее конвекторная система отопления – тем больший объем воздуха будет проходить через эти конструкции.

Твердотопливные котлы отопления

Батареи отопления конвекторные

Одними из самых популярных конвекторных котлов одоления в настоящее время являются печи Буллерьян. Они состоят из цилиндрического корпуса, по внешней стороне которого проходят конвекционные трубы.

Сгорая, твердое топливо передает максимальное количество теплой энергии стенкам конструкции. Это приводит к нагреву воздуха в трубах, в результате чего начинается его циркуляция. Регулировать температуру можно двумя способами — уменьшив объем закладки топлива или снизив приток воздуха через зольник.

Однако не всегда возможно установить этот котел в жилом помещении. Анализируя отзывы о конвекторном отоплении, где он является основным элементом, можно выявить один существенный минус – большие габариты. Для производственных или технических зданий он будет оптимален, так как размеры в этом случае не являются основным приоритетом при выборе. Если же это важно – можно установить конвекторное электрическое отопление. Оно более затратное, но радиаторы при этом имеют намного меньшие размеры.

Для выбора подходящей модели котла нужно обращать внимание на следующие параметры:

  • Его номинальная мощность. кВт. Нужно учитывать, что производители дают максимальные показатели;
  • Габариты. Помимо размеров конструкции понадобится место для ее установки. Наиболее эффективная работа конвекторного отопительного котла будет при отсутствии преград по бокам. Т.е. воздух должен беспрепятственно проходить через трубы;
  • Вес. Средняя масса для модели мощностью 18 кВт составляет 130 кг.

Стоимость конвекционного отопительного прибора напрямую зависит о его мощности. В таблице приведены средние цены на котлы Буллерьян российского производства.

По отзывам собственников конверторного отопления одной закладки топлива хватает в среднем на 8 часов беспрерывной работы.
Минимальная толщина металла корпуса котла должна быть 1,5 мм. Оптимальный вариант – чугун. Однако стоимость таких моделей на 50-70% дороже, чем стальных.

Газовые котлы отопления

Батареи отопления конвекторные

Конструкция конвекционного газового котла

Котлы отопления газовые конвекторные устанавливаются для систем, в которых предусмотрены трубопроводы. Они не обеспечивают нагрев воздуха, а передают энергию сгорания газа теплоносителю – воде в трубах.

Читать  Подключение полотенцесушителя к системе отопления

Особенностью конвекторного водяного отопления является использование промежуточной среды (теплоносителя) для нагрева воздуха. В этом случае корпуса котла не является источником тепла. Поэтому габариты и вес конструкции намного меньше, чем у печей Буллерьян или подобных им.

Специфика организации подобной системы заключается в следующем:

  • Обязательный монтаж магистралей по всем помещениям;
  • Возможность выбора моделей с 2-мя теплообменниками. Один из них предназначен для горячего водоснабжения;
  • Оформление разрешительной документации перед подключением к газовой магистрали.

Однако установка такого котла имеет целый ряд преимуществ. Одним из них является продолжительность автономной работы конвекторного отопления дома. В большинстве случаев в блоке управления предусмотрены несколько режимов, а также возможность подключения к внешним температурным датчикам для автоматического регулирования мощности котла.

На стоимость газовых котлов влияет их комплектация. Модели с циркуляционным насосом и расширительным бачком имеют цену выше.

Радиаторы и газовые конвекторы

Если же для поддержания температуры в помещении достаточно точечных приборов обогрева – рекомендуется установить газовое или электрическое отопление конвекторного типа. Они состоят из нагревательного элемента, блока управления и системы отвода продуктов сгорания (газовые модели).

Электрические конвекторы отопления

Батареи отопления конвекторные

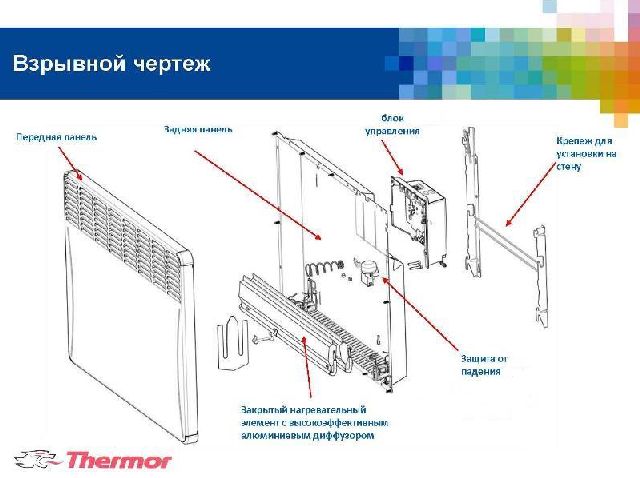

Конструкция электрического конвектора

Это самый простой и быстрый способ сделать отопление в доме или квартире. Нагревательным элементом служит электрический ТЭН, температура которого передается корпусу прибора. С помощью системы щелей воздух свободно проникает вовнутрь радиатора, создавая конвекцию.

Наиболее распространённые модели для конвекторной системы отопления имеют трубчатый ТЭН с металлическими пластинами. Таким образом увеличивается площадь нагрева. Но отзывы говорят об одном недостатке – во время работы слышны посторонние звуки. Причиной этого является расширение металла пластин.

Для установки батарей отопления конвекторных нужно обязательно выполнить следующие условия:

  • Сечение электропроводки должно быть рассчитано на максимальную мощность прибора;
  • Рекомендуется монтаж отдельного УЗО для предотвращения короткого замыкания;
  • По правилам безопасности нельзя оставлять конвектор включенным во время отсутствия людей в доме.

Также нужно учитывать большие расходы на электроэнергию. Поэтому при наличии газовой магистрали выбирают конвекторные батареи отопления с горелкой.

Стоимость электрических конвекторов колеблется от 4000 до 15000 руб. Важно обращать внимание на характеристики блока управления, защиту от воды и наличие автоматического отключения при опрокидывании.

Газовые конвекторы отопления

Батареи отопления конвекторные

Экономное отопление дома конвекторного типа можно сделать, установив газовые модели. Они состоят из горелки, которая расположена не в помещении. Приток воздуха и отвод продуктов сгорания осуществляется через коаксиальный дымоход.

В отличие от конвекторов для электрического отопления, газовые модели имеют большие габариты. Это объясняется наличием газовой горелки и достаточно большого теплообменника. Для улучшения конвекции в некоторых моделях устанавливают вентилятор, чтобы увеличить воздухообмен.

Средняя стоимость газовых конвекторов составляет 8000-12000 тыс. руб. Несмотря на большое количество зарубежных торговых марок, предпочитают приобретать отечественные аналоги. Они лучше адаптированы к особым условиям эксплуатации.

В каких случаях обоснован монтаж конвекторного отопления дома. Отзывы о нем, высокая стоимость батарей и радиаторов указывают о взвешенном подходе при выборе подобной системы. В большинстве случаев она актуальна для небольших помещений и производственных цехов, где нужно сделать зональное (выборочное) отопление.

В видеоматериале можно ознакомиться с особенностями монтажа газовых конвекторов:

Что лучше для отопления – конвектор или радиатор?

Целью установки отопительных приборов является обогрев помещения. Магазины предлагают батареи, конвекторы, тепловентиляторы и многое другое. Разумеется, каждый производитель хвалит свое оборудование и утверждает, что именно его продукция самая качественная. Проведем небольшое исследование и выясним, что лучше – конвектор или радиатор.

Батареи отопления конвекторные

Особенности отопительных приборов

Батареи отопления конвекторныеОдин из старейших нагревателей – радиатор. Его работа построена на принципе излучения энергии. Термоноситель (масло, вода, ТЭН) нагревается до определенного уровня, и батарея передает тепло окружающему пространству. Различают секционные и панельные радиаторы. Первые соответствуют привычному варианту, где отдельные секции соединяются в комплект, от их количества определяется мощность теплового потока. Выпускаются из стали, алюминия и чугуна.

Второй вид радиаторов представляет собой комплекс из металлических пластин, между которыми имеется трубка с термоносителем. Главное преимущество – большая площадь излучения. Практически всегда эти устройства используют для основной отопительной системы. Величина цены на радиаторы отопления зависит от материала, из которого изготовлены изделия, заявленной мощности, эксплуатационных особенностей, страны производства, дизайна.

Батареи отопления конвекторныеКонвекторный обогреватель – панель, принцип работы которой заключается в циркуляции теплого и холодного воздуха по комнате. Внутри комплекта находится трубка с термоносителем (ТЭН, вода или газовая горелка), от которой отходят металлические пластины-направляющие. Чем хорош обогрев конвектором? Он забирает охлажденные массы, нагревает и через верхние дефлекторы распространяет по помещению. Конвекторы применяются как для основного, так и дополнительного варианта, выпускаются напольного, настенного и плинтусного типа. В производстве используются сталь, медь и алюминий. Оба вида имеют свои плюсы и недостатки, выбор зависит от многих факторов. Проведем сравнительный обзор батарей отопления.

Отличия конвекторов и радиаторов

Начнем с анализа достоинств и недостатков. В преимуществах радиаторов:

  • Эффективность благодаря большой площади поверхности.
  • Невысокая стоимость.
  • В отличие от обогревателей с открытым ТЭНом не слишком активно сушит воздух, не сжигает частички пыли, поэтому посторонний запах при работе практически отсутствует. Это правило не касается радиаторов неизвестных марок из материалов низкого качества.
  • Мобильность для напольных моделей.
  • Можно применять для экстренной сушки вещей.
  • Современные виды оснащаются таймерами и термоголовками, позволяющими регулировать уровень нагрева и мощность излучения в заданное время суток.
  • Надежность и долговечность.

Читать  Газовый котел для отопления квартиры

Главный недостаток радиаторов – высокая температура корпуса, травмоопасность для детей. На разогрев самого аппарата уходит очень много времени – не менее 30 минут, в течение которых теплоноситель или электроэнергия расходуются впустую. Кроме того, агрегат прилично весит, габаритен, не терпит кантования и переворачивания. А стальные и алюминиевые варианты подвержены коррозии, боятся гидроудара. Нельзя использовать прибор на площади менее 4 м 2 .

Батареи отопления конвекторные

К плюсам конвекторов относят:

  • Хороший конвектор пожаро- и травмобезопасен (особенно электрические модели).
  • Можно применять в качестве основного отопления в загородном доме вместо котла.
  • Эффективность работы: скорость нагрева помещения – около 15-30 минут.
  • Поверхность имеет температуру не более +50 °С, то есть обжечься невозможно.
  • Используется в тех случаях, когда традиционные радиаторы установить нельзя: при панорамном остеклении, в непосредственной близости от розеток и других случаях.
  • Почти все качественные настенные модели компактны, оборудуются термостатами, съемными парами колес для обеспечения мобильности конвектора и другими комплектующими.

В минусах числятся:

  • При работе на полной мощности в комнате образуется сквозняк.
  • Нагревается воздух, но не предметы и стены, поэтому в помещениях с высокими потолками они неэффективны: теплые массы скапливаются под потолком, а ниже ощущается прохлада.
  • Не рекомендуются к использованию в местах проживания людей с бронхо-легочными заболеваниями (астма, аллергия), так как термопоток активно переносит пыль, микробы.
  • Для газовых конвекторов требуется монтаж соответствующей системы принудительного отвода продуктов горения.

Батареи отопления конвекторные

Батареи отопления конвекторные

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!
Это нужно знать каждому, чтобы сэкономить!

Итак, чем отличается радиатор от конвектора? Определим критерии:

1. Экономичность. Оба изделия с ТЭНами идентичной мощности расходуют электричество практически одинаково. С той лишь разницей, что радиатор сначала прогревает себя, а потом уже комнату. В отличие от него конвектор включается в работу сразу.

2. Эксплуатационный комфорт. Масляные радиаторы – очень тяжелые и габаритные аппараты. Конвекторы более легкие, занимаю меньше места, а газовые требуют подключения к сети и монтажа дополнительной системы воздуховодов, тогда как водяной батарее нужны только коммуникации с термоносителем.

3. Безопасность. Здесь лидируют электроконвекторы. Поверхность теплая, но не горячая.

4. Срок службы. Даже противники радиаторов признают, что в качественном исполнении это самый надежный и долговечный прибор. При правильной эксплуатации и своевременном уходе чугунные батареи водяного отопления служат до 30 лет, чего нельзя сказать ни об одном другом виде.

5. Эффективность – главный показатель. И здесь лидирует радиатор.

Дело в том, что его излучение нагревает не только воздух, но и окружающие предметы и поверхности. Те, в свою очередь, отдают часть тепла обратно, и получается своеобразный замкнутый цикл. В случае конвектора окружающие стены, мебель остаются прохладными, что не добавляет комфорта, а заставляет увеличивать мощность и расход термоносителя.

Батареи отопления конвекторные

6. Стоимость конвектора и масляного радиатора. Лучше всего эту разницу проиллюстрирует таблица цен на приборы от известных производителей.

Стоимость услуг по монтажу батарей начинается от 2 000 за точку, конвекторов – от 5 000 рублей.

Выбор прибора для отопления зависит от параметров жилья. Если в квартире панорамное остекление, то следует использовать внутрипольные или плинтусные конвекторы. Если позволяет пространство (большая площадь, высокие потолки), то лучше остановиться на батареях.

Батареи отопления конвекторныеСтоит ли менять конвектор на радиатор? Этот вопрос не дает покоя жильцам частных и многоквартирных домов. Специфика заключается в том, что во время разработки проекта жилья инженерами и архитекторами закладываются расчетные показатели, такие как мощность обогрева, пропускная способность коммуникаций, применение разноуровневой защиты, график температур и другие. Нарушение условий функционирования в одной точке ведет к сбою системы. Поэтому, прежде чем менять водяной радиатор на новомодный газовый конвектор, нужно согласовать все изменения с управляющей компанией, уточнить входные параметры теплоносителя и тому подобное, что позволит избежать критических ситуаций и получить наилучший результат в зимнее время.

Отзывы о конвекторах и радиаторах есть положительные, имеются и отрицательные, однако многие отмечают, что эффективность вторых выше:

Батареи отопления конвекторные«Приобрел квартиру, в которой были установлены водяные конвекторы. Работа на полной мощности не давала нужного результата, тогда как в соседском жилище со старыми чугунными – почти сауна. Заменил на китайские радиаторы из чугуна. Эффективность возросла раз в десять».

Хлебушкин Александр, Москва.

Батареи отопления конвекторные«Централизованное отопление оставляло желать лучшего. Поскольку в доме маленькие дети, мы решили купить настенные электроконвекторы в качестве дополнительного средства обогрева. Решение оказалось удачным – при помощи термостата устанавливаем на ночь мощность на 70%, днем на 30%, и в квартире настолько комфортная температура, что можно ходить в футболке с коротким рукавом и не бояться простыть».

Ситникова Екатерина, Краснодар.

Батареи отопления конвекторные«Я – аллергик со стажем. Во время строительства дома хотела сэкономить на приобретении котла, монтаже сложных коммуникаций, поэтому выбрала газовый конвектор с модульной системой объединения. Как оказалось, агрегаты прекрасно разгоняют пыль по дому, жить для меня в таких условиях просто невозможно».

Виноградова Ольга, Воронеж.
