Не все автомобили марки ВАЗ-2110 с завода оборудуются противотуманными фарами. Исправить это довольно просто, хотя в отличие, например ВАЗ-2115, провода для подключения отсутствуют даже в салоне. В этой статье рассматривается, как подключить противотуманки ваз 2110 по заводской схеме, хотя и предлагается некоторое изменение.
Противотуманки ваз 2110 схема подключения

Что Вам потребуется что бы подключить противотуманки ваз 2110?

Самое главное это сами фары и место их установки.  Стандартная мощность фар обычно 55W, ставить более мощные автомобильные лампы накаливания не имеет смысла. Производитель фар так же имеет значения.  Дешёвые фары обычно долго не служат.

Место установки так же имеет значение, если Вы планируете использовать не штатные места. Все ограничения по установке описаны в правилах дорожного движения.

Так же при подключении противотуманки ваз 2110 потребуются провода. В авто магазинах в продаже есть наборы в состав которых входят провода с фишками, реле и кнопка. Если таких наборов нет, то всё можно собрать самостоятельно.

Кнопку лучше поставить стандартную. Реле универсальное с четырьмя выводами. Наличие фишек не обязательно. Они нужны для удобства сборки и обслуживания. Для подключения так же необходимо будет обжать на концах проводов соединительные контакты типа мама-папа. Их так же продают в автомагазинах. Покупать такие контакты с проводами я не советую, лучше их обжать на проводах непосредственно при сборке, пассатижами.

Что касается проводов, то их можно приобрести в любом магазине электротоваров. Лучше всего использовать  провод типа ШВВП-2. Он имеет две жилы многожильного медного провода в двойной изоляции и достаточно мягкий. Сечение достаточно 0,5 мм, но если планируете устанавливать лампы большей мощности, то лучше 0,75мм. Покупать провода в автомагазинах не советую, они дороже, а изоляция всегда одинарная.

Прокладку проводов лучше начать с подкапотного пространства, то есть с питающих проводов непосредственно на противотуманные фары.  Они прокладываются по левому крылу, из — под панели приборов, так же как проложена основная проводка.

Провода по длине  должны соединить штекер Ш1 выводы 6 и 1 монтажного блока с противотуманными фарами. Далее необходимо подключить питание на кнопку включения противотуманных фар. Если посмотреть схему заводского подключения, то увидим, что питание взято с предохранителя F1, габариты правого борта. Если Вы при подключении используете  готовый набор, то подключение производится так же. В этом случае противотуманки будут гореть только при включенных габаритах.

Варианты подключения кнопки включения.

При самостоятельной сборке схемы питание можно взять с кнопки включения освещения. Это на много ближе и удобнее сделать. Так же при этом есть вероятность различного подключения.  Какой вывод использовать в этом случае зависит от Вас.

Можно подключить на вывод, который подходит на кнопку включения наружного освещения от замка зажигания. В этом случае противотуманные фары будут работать только при включёном  зажигании.

Так же кнопку противотуманки ВАЗ 2110 можно подключить к выводу на предохранители габаритов. В этом случае фары будут гореть при включенных габаритах.

Ещё один вариант подключения к выводу кнопки габаритов имеющий постоянный плюс. Такое подключение позволит включать фары без включения зажигания и габаритных огней.  В обоих последних случаях появляется вероятность оставить горящими противотуманками при неработающем двигателе и посадить аккумуляторную батарею.

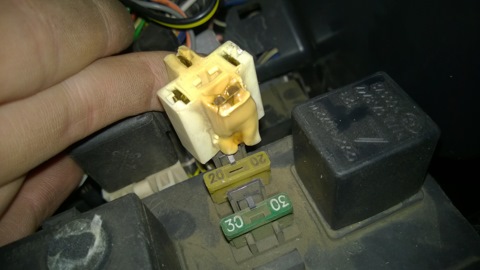

После подключения кнопки надо соединить её с выводом 85 реле, а вывод 86 реле с массой. Выводы реле 87 и 30 с выводами 5 и 3 штекера Ш1 монтажного блока, согласно схемы.

Проверка схемы подключения, поиск неисправностей.

Если подключение было произведено правильно, то противотуманки ваз 2110 при включении должны загореть. Если этого не произошло, то необходимо найти причину, проверив цепь подключения.

Для быстрого поиска следует разбить цепь на участки. Для этого по щелчку реле определяем, включается её электромагнитная катушка или нет. При этом надо учитывать способ подключения кнопки, то есть включить габариты или зажигание.

Если реле не срабатывает, то контрольной лампой проверьте наличие питания и минуса на её катушке. Для этого подключите контрольную лампу между соответствующими выводами. Если лампа будет гореть, то смените реле. В противном случае подключите один конец контрольной лампы к проводу от кнопки, а другой к массе автомобиля. Если лампа будет гореть сделайте хорошее соединение с массой второго вывода. Если реле срабатывает, но противотуманки не горят, проверьте  наличие питания на проводах, подключенных к фарам. Если питание есть, то сделайте хорошее подключение к массе или  смените лампы. Если питания нет, то проверьте целостность предохранителей и питание по цепи.

Установили, разобрались, как подключить противотуманки  ВАЗ 2110, но это ещё не всё. Что бы не слепить встречных водителей и не быть виновником аварии, фары следует отрегулировать. Как  это сделать  самостоятельно, описано в статье самостоятельная регулировка фар.
