Обороняться в закрытом пространстве от неожиданно напавшего человека достаточно сложно. Например, чем остановить грабителя в лифте?  или  могут повредить и самому, а нож или пистолет могут стать смертельным оружием. Еще и срок дадут.

Поэтому оптимальным вариантом станет , который, кстати, можно и самостоятельно изготовить. И сегодня мы расскажем, как сделать обычные и мощные мини-электрошокеры в домашних условиях.

Содержание

Как сделать самый простой электрошокер в домашних условиях

Прежде чем перейти к особым видам устройств, поговорим о том, как сделать самый простой электрошокер.

Необходимое оборудование и сырье

Вот перечень необходимых материалов и деталей:

  • силикон;
  • изолента;
  • ферритовый стержень, вытащенный из старого радиоприемника;
  • полиэтиленовый пакет;
  • скотч;
  • проволока;
  • провод диаметром от 0,5 до 1 миллиметра;
  • провод диаметром от 0,4 до 0,7 миллиметра;
  • провод диаметром 0,8 миллиметра;
  • ферритовый трансформатор, вытащенный из импульсного блока питания какого-либо электронного устройства;
  • предохранитель;
  • аккумулятор для блока питания;
  • диоды, конденсатор и резистор для зарядного устройства;
  • светодиод;
  • выключатели;
  • старый подходящий корпус или пластмасса для его изготовления.

А теперь узнаем, как сделать самодельный электрошокер.

Советуем вам внимательно смотреть это видео о том, как сделать электрошокер за 10 минут:

Технология создания

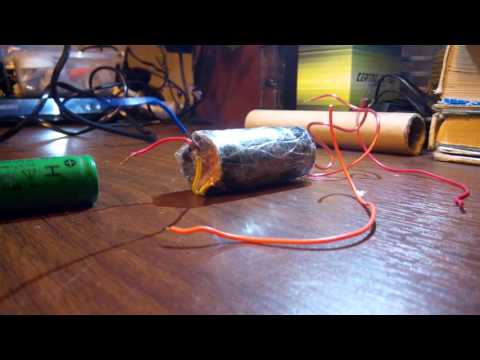

Высоковольтная катушка

Сначала изготавливаем высоковольтную катушку.

  1. Для этого стержень из феррита длиной порядка пяти сантиметров длиной обматываем изолентой в три слоя, затем идут пятнадцать витков самого тонкого провода.
  2. Сверху – еще пять слоев изоленты и шесть слоев скотча.
  3. Полиэтиленовый пакет режем на полоски длиной десять сантиметров и шириной, соответствующей длине катушки.
  4. Далее идет вторичная обмотка более толстым проводом (от 350 до 400 витков) в том же направлении, что и первичная обмотка.
  5. Каждый ряд провода (от 40 до 50 витков) изолируем полиэтиленовыми лентами и пятью рядами скотча.
  6. В конце идут два слоя изоленты и десять слоев скотча. С боков заливаем силиконом.

Трансформатор преобразователя

kak-sdelat-elektroshokerТеперь делаем трансформатор преобразователя.

  • Его основой станет ферритовый трансформатор, с которого нужно снять все обмотки и ферритовую раму (возможно, для этого придется деталь опустить ненадолго в кипяток).
  • Наматываем первичную обмотку из провода 0,8 миллиметра толщиной (12 витков). Вторичная обмотка составляет 600 витков (по 70 витков в ряду) миллиметровым проводом.
  • Для изоляции каждого ряда укладываем четыре слоя изоленты. Вставив половинки феррита, закрепляем конструкцию, используя изоленту либо скотч.

Искровой разрядник и другие детали

Следующая деталь – искровой разрядник.

  1. Для него возьмем старый предохранитель, уберем горячим паяльником олово на его контактах, вытащим внутренний провод.
  2. Вкрутим с двух сторон шурупы (они не должны контактировать).
  3. Меняя между ними зазор, можно менять частоту разрядов.

Аккумуляторы берем готовые:

  • литий-ионные (вытащенные из мобильного телефона),
  • никель-кадмиевые или литий-полимерные.

Последние весьма емкие, но их надо покупать, а это дорого.

Для зарядного устройства паяем диодный мост, конденсатор, резистор и сигнальный светодиод. Схему с характеристиками деталей можно найти в Сети. Время зарядки будет составлять порядка трех-четырех часов.

Что касается корпуса, то можно найти что-то подходящее, выпотрошив неисправный прибор. Или склеить его из пластмассовых деталей. Можно даже из картона сделать корпус, залив его эпоксидкой. В итоге получится электрошокер, имеющий мощность около пяти ватт, потребляющий до трех ампер тока. Помним, что более трех секунд на человека воздействовать разрядом не следует.

Особые виды самодельных ЭШУ

Из фонарика

Итак, как сделать электрошокер из фонарика наподобие столь популярных , , , или, например, ?

  1. Понадобится, собственно говоря, лишь корпус фонарика – светодиод тоже можно оставить. Это удобно – ведь внутри уже имеются аккумуляторы.
  2. Туда же следует поместить четыре высоковольтных катушки и преобразователя, вытащенных из электрических зажигалок для газовых плит.
  3. В схему добавляются разрядники и отдельный выключатель.
  4. Для каждого трансформатора служат свои два контакта.
  5. Разрядники делают из стальных узких полосок или кусков скрепки.

О том, как сделать электрошокер из батарейки, расскажем вам далее.

Из батарейки

как сделать электрошокер

Это простой способ. Для него понадобятся:

  • батарейка типа «Крона» мощностью 9 ватт;
  • стержень из эбонита от 30 до 40 сантиметров длиной;
  • преобразующий трансформатор (готовый, вытащенный из зарядного устройства либо сетевого адаптера);
  • изолента;
  • стальная проволока;
  • кнопочный выключатель.

Берем эбонитовый стержень и приматываем к нему изолентой два пятисантиметровых отрезка стальной проволоки. Их нужно соединить с помощью провода с трансформатором и батарейкой. Выключатель крепится к противоположному концу стержня. При нажатии на его кнопку между кусками проволоки появится разряд (дуга). Нажимать для этого надо 25 раз в секунду.

Мощность прибора небольшая – он скорее для устрашения может использоваться, а не для защиты.

Из зажигалки

Итак, как сделать электрошокер из зажигалки? Нам понадобятся:

  • электрозажигалка, работающая на батарейке;
  • скрепка;
  • клей;
  • паяльник и припой.

Разбираем зажигалку, трубку отрезаем ножовкой. Нам понадобится лишь рукоятка с выходящими из нее проводами. Оставляем у них длину один-два сантиметра, обрезав кусачками. Затем оголяем их кончики и припаиваем туда кусочки скрепки. Кончики слегка загибаем. Всю конструкцию фиксируем с помощью клея. Мощность прибора получается также не слишком высокой.

Далее вы узнаете, как сделать ручку-электрошокер в домашних условиях.

О том, как сделать электрошокер из зажигалки в домашних условиях, расскажет видео ниже:

В виде ручки

Понадобятся:

  • небольшой гвоздик;
  • две зажигалки (одна непременно с пьезоэлементом);
  • ручка с кнопкой и металлической клипсой, имеющая достаточно большой диаметр, вмещающая пьезоэлемент;
  • ножовка по металлу;
  • пистолет клеевой.

Итак:

  1. Разбираем одну из зажигалок и вынимаем пьезоэлемент.
  2. Разбираем ручку, вытаскиваем внутреннюю пластиковую втулку и вырезаем ее среднюю часть на длину, соответствующую размеру пьезоэлемента.
  3. Снимаем клипсу и сбоку разогретым (второй зажигалкой) гвоздиком проделываем в верхней части корпуса ручки дырочку.
  4. Ножовкой делаем надрез для провода.
  5. Вкладываем на место кнопку ручки, термопистолетом проклеиваем изоляцию проволоки пьезоэлемента и приклеиваем его ко второй части пластиковой внутренней втулки.
  6. Вставляем всё в корпус ручки, выводим проволочку в дырочку, затем пропускаем ее по выпиленному пазу и зажимаем металлической клипсой от ручки.
  7. Вставляем нижнюю часть втулки и собираем ручку.
  8. Теперь при нажатии на кнопку от клипсы будет бить током.

Но это скорее игрушка, чем средство самообороны. А теперь давайте узнаем, как сделать дома электрошокер из конденсатора.

Из конденсатора

Берем конденсатор из длинной лампы дневного света. Он раньше, в советские времена, был прямоугольным, красным или зеленым. В современных моделях он представляет собой белый цилиндр.

Еще нам понадобится провод (двойной) со штепселем на конце. Длину провода можно оставить порядка десяти-пятнадцати сантиметров.

Оголяем концы, противоположные штепселю, прикручиваем их к контактам конденсатора и тщательно изолируем. Вот и готово. Теперь после зарядки от сети на концах вилки будет появляться разряд, вполне ощутимый. Но вреда не приносящий – пощипает только.

О том, как сделать мощный электрошокер в домашних условиях, расскажет видео ниже:
