Мы расскажем как сделать беспроводную зарядку для телефона своими руками или купить готовую.

Недавно на рынке появились . Сейчас их производят многие компании, недостатка в них нет. Также это новшество стало новым источником для вдохновения любителей конструировать технику своими руками. Сделать своими руками беспроводную зарядку для телефона пытаются и школьники, и мужчины за 40.



Зачем может понадобиться беспроводная зарядка

Все мы устали от кучи проводов, для которых нужно по несколько удлинителей, которые путаются под ногами и пылятся, спутываются друг с другом, теряются. У них перетираются провода и они перестают заряжать. Или же проблема может быть в гнезде смартфона. Так или иначе, беспроводная зарядка может облегчить жизнь. Правда, назвать её полностью беспроводной всё-таки нельзя. Само устройство всё равно придётся подключать к электричеству. Но сам телефон можно просто класть на зарядное устройство и со спокойной совестью заниматься своими делами.
Стоимость у таких устройств может быть разная. Есть подороже, есть и подешевле привычных нам зарядных кабелей для телефонов. Тем не менее, как мы говорили, некоторые пытаются сделать свои собственные зарядки своими же руками. Причин здесь может быть несколько. Возможно, кто-то предпочитает обойтись минимальными средствами. Или же здесь играет роль страсть к созданию чего-либо своими руками. Как сделать беспроводную зарядку для телефона своими руками, мы опишем здесь специально для таких любителей.

Как сделать беспроводную зарядку для телефона своими руками

Индукционное зарядное устройство своими руками
Материалы и инструменты

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:

  • Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;



  • Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;



  • Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
  • Два диода типа UF;



  • 2 резистoра с номиналом до 1 Ватт;
  • Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;



  • Припой;
  • Паяльник.

Из чего состоит традиционное зарядное устройство

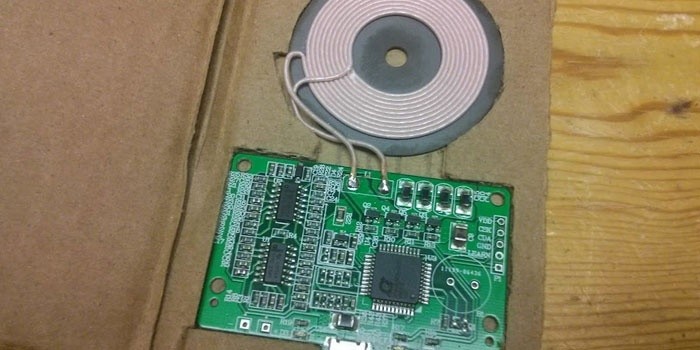

Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.

Делаем передатчик (генератор) своими руками: описание схемы

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.



Передающий контур имеет две полуобмотки, которые соединены со средней точкой.
Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.

Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.

Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.

Делаем своими руками катушку

Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берём один длинный провод. Складываем его пополам. Выпрямляем.



На пальцы или пластик наматываем 5 витков.



Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.



У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.



Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.

Советуем почитать:  Как подключить телефон к телевизору?



Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.

Собираем всё вместе своими руками

Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.

После этого припаиваем диоды.

К ним — резисторы. Один кончик — к диодам, другой — к плате.



Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.



Приёмник

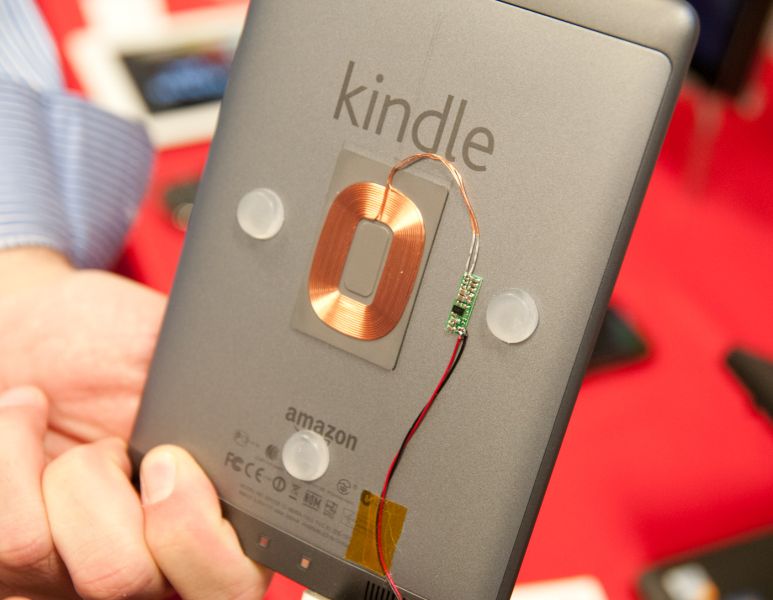

Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.

Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.

В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.

Обзор готовых устройств для тех, кто не хочет их собирать своими руками

Сделать зарядное устройство для телефона своими руками не так уж сложно, но немногие захотят с этим связываться. Купить намного проще, чем сконструировать его своими руками, если есть возможность и нет особого желания что-то мастерить. Для той категории пользователей, кто не захотел соорудить всё своими руками, предлагаем обзор популярных беспроводных зарядных устройств.

RAVPower Wireless Charging Pad
Аккумулятор этого устройства имеет ёмкость 5000 мАч, благодаря чему он может одновременно заряжать два смартфона. Но они должны поддерживать Qi-стандарт.



Anker Wireless Charger PowerPort Qi Wireless Charging Pad
У него есть температурный датчик, чтобы контролировать перегрев, защита от перезарядки. Когда это зарядное устройство не используется, оно входит в спящий режим. Стоит примерно .

Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad
Эта зарядка более мощная и более стильная. Она сделана из бамбука, что само по себе большое преимущество. При этом заряжает телефон она на 40% быстрее. Цена около .



Samsung Fast Charge Qi Wireless Charging Pad
У этого варианта есть поддержка быстрой зарядки, но и стоит он порядка 50 долларов. Естественно, это наилучший вариант для тех же смартфонов и планшетов от Самсунг, если вы хотите на зарядку тратить не больше часа.



Tylt Vü
Это беспроводное зарядное устройство для телефона отличается от остальных необычной формой, из-за которой телефон заряжается в необычном положении. Выглядит он как обычная подставка. Телефон или планшет размещается на нём в полунаклоне, поэтому намного удобнее становится пользоваться ими во время зарядки.



Nokia DT-903
Зарядка для телефона от Нокиа имеет подсветку, которая меняет цвет, подстраиваясь под корпус. Специально для родной Нокиа Люмиа встроены индикатор пропущенных вызовов и смс.



Преимущества

  • Всегда на одном месте.
  • Не теряются.
  • Провода не перетираются.
  • Не спутываются.
  • Можно использоваться для разных устройств. Некоторые могут заряжать сразу несколько устройств одновременно.



Предыдущее преимущество используется для оснащения зарядками для телефона общественных заведений. То есть в скором времени вам не придётся везде таскать зарядное устройство с собой и искать кафе с розетками (столики рядом с которыми, как правило, всегда заняты; и надолго). Зато теперь придётся искать кафе с беспроводными зарядками. Которые, наверное, тоже будут заняты. Такова жизнь…

Если ваш смартфон не очень новый, у него могут износиться некоторые элементы в гнезде. Из-за этого тоже могут возникнуть проблемы: контакты просто не будут плотно соприкасаться друг с другом.

Советуем почитать:  Домашний медиа сервер

Недостатки

Минимальная стоимость подобной зарядки — около 700 рублей. Совсем недорого, скажете вы. Но учтите, что скорость при этом намного меньше, чем у стандартной модели. За высокую скорость приходится доплачивать. В результате одно беспроводное зарядное устройство для телефона обойдётся в 2,5 тысячи как минимум.

Кроме того, что энергоэффективность меньше, часть её будет просто уходить в виде тепла.

При этом такой способ подходит не для всех телефонов. Те же айфоны, например, нуждаются в дополнительном приспособлении.

FAQ

Выше мы рассказали, как сделать зарядку своими руками и какую лучше купить. Теперь осталось прояснить некоторые моменты. Эта технология достаточно новая, поэтому далеко не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на наиболее популярные вопросы.

Как называется беспроводная зарядка для телефона?

Беспроводная зарядка — это, конечно, название «для масс». Немногие знают, как называется беспроводная зарядка для телефона. А название у неё такое: индукционная катушка стандарта Qi. В названии отражается принцип её работы. В зарядных устройствах для телефонов этого типа помещается передатчик индукционного тока, который и заряжает телефон. А маленькое словечко Qi также имеет свою историю, весьма древнюю — это энергия Ци, так оно пишется латиницей. Понятие взято из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основной принцип работы беспроводной зарядки для телефона — магнитная индукция. Электрический ток создаёт магнитное поле в зарядном устройстве, которое и передаёт напряжение аккумулятору в телефоне или планшете. На Консорциуме беспроводной э/м энергии специально для таких устройств был разработан свой стандарт Qi, по которому можно оценивать устройства вне зависимости от производителя. Стандартом определена мощность тока, подаваемого в катушку — 5 Ватт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Оно начинает образовываться, когда подаётся сигнал — в зоне действия появилось совместимое устройство. Чаще всего этот сигнал подаёт сам смартфон. В этом им помогает функция NFC. Она расшифровывается как Near Field Communication — коммуникация ближнего поля. Под воздействием напряжения этого поля в катушке, встроенной в телефон, также появляется ток, который подаётся в аккумулятор.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.



Как узнать, поддерживает телефон беспроводную зарядку или нет?

Как узнать, что ваш телефон поддерживает беспроводную зарядку? Это зависит от конкретной модели. Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет.Можно спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы и узнаете, есть ваш аппарат в списке или нет. Если нет — нестрашно. Для тех моделей, которые не оснащены нужной технологией, производят специальные адаптеры. И их нелишним будет купить, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов. Даже в икеевскую мебель их собираются встраивать.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как это ни парадоксально, делать это нужно с помощью провода. Если на телефон напряжение подаётся по воздуху, то в само зарядное устройство ток проходит стандартным способом. Сначала собираем адаптер питания и подключаем к устройству. Потом адаптер подключаем к розетке. Некоторые модели имеют провода микро-USB, что позволяет заряжать их от ноутбуков, например.

Как подключить и заряжать телефон беспроводной зарядкой

Как подключить и заряжать телефон беспроводной зарядкой? Проще простого. Подключив устройство к источнику энергии, нужно поставить его на ровную поверхность, а телефон положить сверху. Расположить его нужно так, чтобы аккумулятор попал в зону действия, то есть серединой спинки.
