Редкий владелец «возрастной» иномарки, равно как и приверженец отечественного Автопрома, не знаком со специальным зимним инструментом (скребок и щетка), призванным облегчить очистку лобового стекла от наледи и снега. Оборудование автомобиля печкой, обеспечивающей высокоэффективный обдув,  способно значительно упростить этот неприятный процесс, однако требует существенного расхода топлива и времени.

Как отогреть лобовое стекло зимой

Но, как быстро отогреть лобовое стекло тогда, когда эффективность обогрева минимальна, а температура «за бортом» довольно низка? Современные производители автомобильных стекол  предлагают новинку – обогреватель лобового стекла. В пользу применения данного устройства говорят следующие, довольно убедительные, факторы:

  • уменьшения сроков обогрева автомобильного стекла;
  • качественное удаление наледи и снега с поверхности стекла;
  • минимизация риска повреждения поверхности автомобильного стекла (потертости, царапины) неизбежного при выполнении механической очистки посредством скребка.

Обогрев лобового стекла Приора

Таким образом, вполне логичным является утверждение о том, что обогреватель лобового стекла – эффективное средство качественной подготовки к безопасному участию в дорожном движении.

Наклейка на нижнюю часть штатного лобового стекла нагревательного элемента позволяет частично решить проблему обледенения. Но включать этот элемент можно только в том случае, если температура в салоне автомобиля выше минус 15 градусов. В противном случае стекло треснет. Оптимальный выход – установка нагревательных элементов в нижней части стекла и тепловентилятора.

Тепловентилятор автомобильный

Желательно устанавливать тепловентилятор по центру передней панели, в этом случае он будет прогревать всю поверхность стекла. Для его крепления используют двухсторонний скотч подходящего размера, а провода убирают в пространство между передней панелью и стеклом. Если же вы решили подключить тепловентилятор к системе обогрева, то вам придется снимать переднюю панель. Чтобы тепловентилятор эффективно обогревал стекло необходимо подавать горячий воздух от него в трубу или шланг обдува стекла под углом 45 градусов. Благодаря этому вы сможете избежать потерь тепла из-за ухода части горячего воздуха через печку. Удобно использовать для этой цели 50-ти миллиметровый тройник 45 градусов из ПВХ, который применяют для подключения нескольких раковин к одному стояку канализации. Преимущество ПВХ в том, что после нагрева до температуры 100-120 градусов ему можно придать любую форму.

ПВХ тройник 45 градусов 50 мм

Снимите переднюю панель (о том, как это сделать, читайте в инструкции по ремонту и эксплуатации вашего автомобиля) и внимательно осмотрите трубы или шланги обдува стекла. Найдите место, куда сможете врезать тройник и убедитесь, что ни тройник, ни тепловентилятор не будет ничему мешать. Если диаметр воздуховодов меньше, чем тройника, придется нагревать его и аккуратно сжимать до необходимого размера. Продумайте, как соединить отвод тройника и выход тепловентилятора. Если форма корпуса вентилятора сильно отличается от круглой, придется сделать переходник из пластика, жести или ПВХ. Переходник, тепловентилятор и тройник соединяйте с помощью клея из термопистолета. Тройник и трубы или шланги соединяйте с помощью автомобильного силиконового герметика. В последнюю очередь занимайтесь установкой предохранителей, реле и кнопки включения. Если у блока сигнализации задействованы не все каналы, то вы управлять включением обогревателя дистанционно. Для этого обратитесь к автоэлектрику.

Установка нагревательного элемента на стекло

Нагревательные элементы для лобового стекла

Снимите переднюю панель, чтобы открыть доступ к нижней части стекла. Очистите поверхность стекла от пыли и обезжирьте. Приклейте к стеклу одну или две полоски нагревательного элемента (зависит от их размера) напротив щеток дворников, следуя указаниям в инструкции по установке обогревателей. Подключите к контактам элементов провода, через которые будет поступать питание. Подключите реле, предохранитель и кнопку включения, после чего подключите всю схему к бортовой сети автомобиля. Если вы не знаете, откуда именно брать напряжение, обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление автомобиля после неумелого вмешательства.

Реле времени

Во время сильных морозов необходимо включать сначала тепловентилятор и только через 1-2 минуты нагреватели стекла.

Это позволит избежать появления трещин. Поэтому необходимо использовать реле времени, которое будет автоматически регулировать очередность включения нагревателей в зависимости от температуры в салоне. Большинство поддерживают и установку дополнительной программы. Если вы не знаете, как сделать это, обратитесь к автоэлектрику. Если ваша сигнализация не поддерживает такой режим работы, обратитесь к автоэлектрику, чтобы он собрал и подключил реле времени. Компоненты для такого реле можно купить в любом магазине, продающем радиодетали.

Многофункциональное реле времени

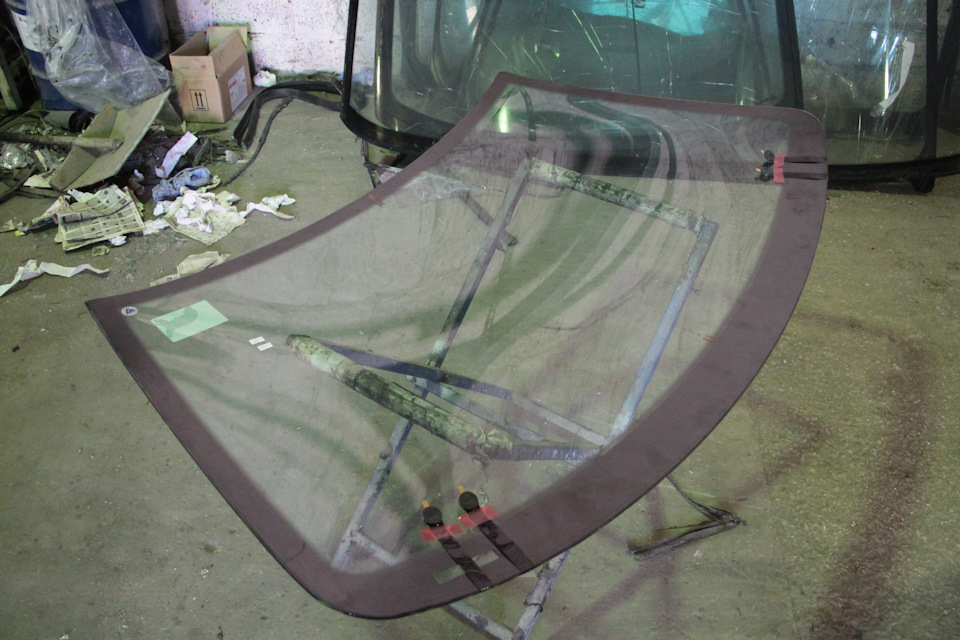

Автомобильное стекло с обогревом

Главной, а точнее единственной, отличительной особенностью такого лобового стекла служит наличие специальных нитей накаливания, вмонтированных в его толщу. Уникальность данной разработки заключается в том, что сетка нитей накаливания практически незаметна с внутренней стороны стекла, то есть не мешает концентрации внимания водителя и не отражается на степени безопасности движения. Корректную работу данных нитей, являющихся, по сути, нагревательными элементами, обеспечивает и координирует специальный управляющий блок электромагнитных реле.

Автомобильное стекло с обогревом

Современный рынок автомобильных принадлежностей и аксессуаров предлагает довольно широкий ассортимент не только готовых ветровых стекол с обогревом, но и универсальных комплектов, способных, например, обеспечить эффективный обогрев лобового стекла «Калина» или любого другого отечественного автомобиля. Основным условием, обуславливающий действенное функционирование данного оборудования является достаточный уровень работоспособности штатного аккумулятора, поскольку именно он служит единственным источником его (оборудования) питания. То есть, обогрев лобового стекла «Приора», имеющей «слабую» аккумуляторную батарею, не способную обеспечить дополнительную нагрузку, будет ненадежным.

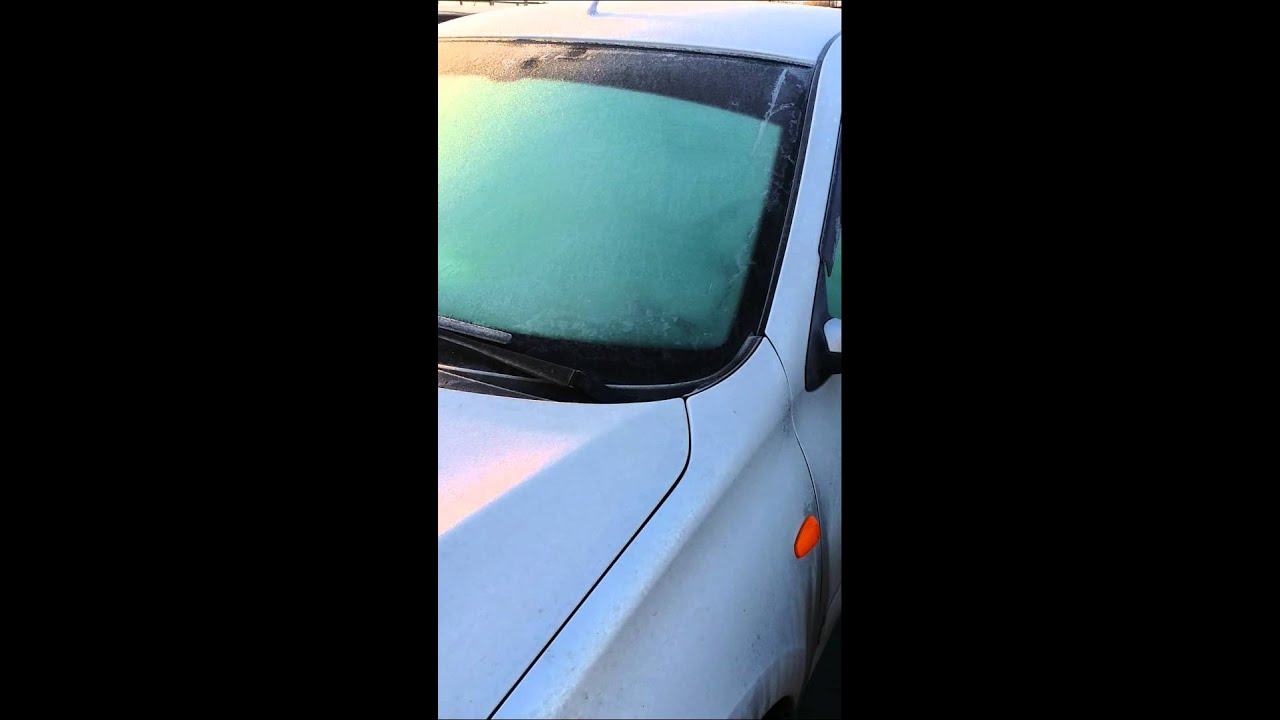

Видео - Электрический подогрев ветрового стекла на Приоре и Гранте в Люксе

Конструкция обогревателя лобового стекла (встроенного)

В настоящее время производители предлагают автомобильные стекла с обогревом двух типов:

  • Изделия, зона прогрева которых расположена в зоне стеклоочистителей автомобиля.

  • Изделия, зона прогрева которых занимает практически всю площадь.

Предложения современных производителей довольно разнообразны и отличаются не только богатством вариантов комплектации, но и широким набором технических характеристик.

Конструкция системы, как правило, состоит из:

  • Двух реле электромеханического типа (способных выдерживать силу тока до 40 Ампер).

  • Нитей накаливания.

  • Управляющего микропроцессора.

Вся площадь лобового стекла, подвергающаяся обогреву, делится на две зоны, называемые контурами «А» (со стороны водителя) и «В» (со стороны пассажира).

В первую очередь обеспечивается нагрев контура «А», что позволяет по истечению 5-7 минут (при температуре наружного воздуха не ниже 150С) начать безопасное движение автомобиля. Затем аналогичным образом обогревается лобовое стекло в зоне контура «В». Переключение происходит без участия водителя (автоматически), что позволяет ему не отвлекаться от управления транспортным средством. Тем не менее, во многих моделях систем обогрева автомобильных стекол предусмотрена возможность принудительного переключения контуров, необходимость в применении которой, возникает тогда, когда нагрев контура «А» происходит быстрее 5-7 минут.

Как установить обогрев

О преимуществах, обеспеченных применением данного типа обогревателя лобового стекла транспортных средств было сказано выше. Однако не лишено это устройство и некоторых недостатков:

  • При освещении фарами встречного автомобиля нити накаливания создают блики, ухудшающие обзорность дорожного полотна.

  • Необычный внешний облик стекла не всегда гармонирует с традиционными дизайнерскими решениями экстерьера автомобиля.

Как установить обогрев лобового стекла своими руками

Данный процесс не является технологически сложным и вполне может быть произведен автолюбителем самостоятельно. Инструкция по его выполнению выглядит следующим образом:

  • Демонтаж лобового стекла (старого) и удаление существующего клеевого состава (герметика).

  • Соединение электрических проводов, размещенных на кромках вновь устанавливаемого лобового стекла, с контактами автомобильной сети питания посредством пайки таким образом, чтобы:

- один из контактов нагревательных элементов соединяется с аккумуляторной батареей автомобиля;

- другой контакт нагревательных элементов соединяется с блоком управления процессом нагрева, оснащенным таймером, задающим время прогревания стекла в соответствии с температурой окружающего воздуха (при наличии).

  • Монтаж нового лобового стекла (с подогревом) на штатное место.

Внимание! Ошибка соединения электрических контактов способна оказать негативное влияние на работоспособность системы электрообеспечения автомобиля.

Следует отметить, что лобовое стекло, оснащенное нагревательными элементами, не является единственно правильным ответом на вопрос: «Как отогреть лобовое стекло зимой?». Некоторые автомобилисты устанавливают на свои транспортные средства различные приспособления и устройства, получившие широкую, но не всегда достоверную рекламу производителя:

  • обогреватели салона различных типов, подключающие к прикуривателю;

  • системы, обеспечивающие подогрев жидкости в бачке омывателей;

  • скребки с подогревом и т.д.

Однако использование данных приспособлений отличается либо низкой эффективностью, либо неудобством применения.
