Чем отличается наш народ от других жителей планеты? Прежде всего, умением, а главное — желанием что-то сделать своими руками. В былые времена большая часть советских граждан занимались радиолюбительством. И схема, которая будет здесь представлена, несомненно, их заинтересует.

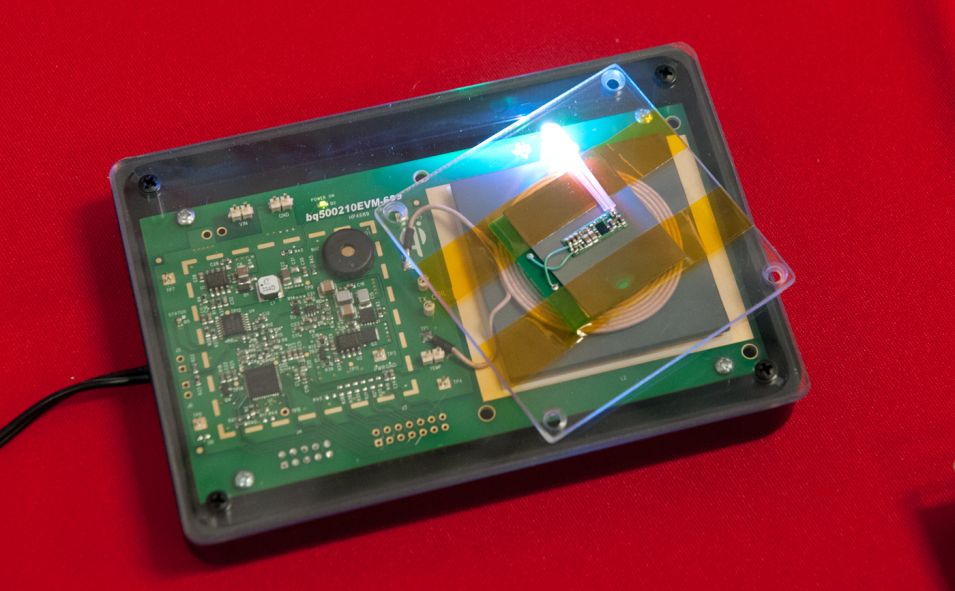

Беспроводная зарядка для мобильных телефонов и других устройств, как и любое беспроводное устройство, состоит из передатчика и приемника. Данная схема передатчика работает достаточно эффективно, а главное, практически без помех. Питание устройства — 12-24 вольта. Необходимо сделать уточнение, что это все-таки образец экспериментальный, поэтому установить его в сам телефон не получится. Впрочем, применение ему всегда найдется.

Итак, начнем с материалов:

сердечник ферритовый тороидальный, диаметр —13 мм;
два полевых транзистора с небольшим сопротивлением канала в открытом состоянии (например, IRFP250);
два резистора сопротивлением 470 Ом и мощностью 2 Вт;
два резистора сопротивлением 10 кОм и мощностью 0,25 Вт;
два резистора сопротивлением 18 кОм и мощностью 0,25 Вт;
два резистора 12 кОм и мощностью 0,25 Вт;
эмалированный провод;
два сверхбыстрых диода (можно UF4007);
два стабилитрона на 12 вольт;
стабилизатор напряжения 7805 (напряжение питания в этом случае не должно превышать 15 вольт);
гнездо USB;
два полипропиленовых конденсатора МКР, емкостью по 2 мкФ. Другие конденсаторы (металлопленочные, электролитические) не подойдут. Очень важно использовать высококачественные полипропиленовые конденсаторы MKP. У них небольшие внутренние потери и они могут надежно работать на повышенных частотах.


Схему можно собрать навесным монтажом без печатной платы. Желательна установка на транзисторы охлаждающего радиатора с небольшим вентилятором. Передающая катушка состоит из шести витков провода диаметром 1,6 мм, с отводом от середины. Диаметр катушки — 10 см. Приемная катушка аналогична передающей. Отличается только количеством витков (их три) и не требует вывода из середины. При сборке приемника обязательно применение конденсатора той же емкости, что и у передатчика. Поэкспериментируйте с диаметром обмотки и количеством ее витков.


Источник: http://how-make.ru/publ/samodelki_posetitelej/besprovodnaja_zarjadka_svoimi_rukami/6-1-0-791
