Искал информацию о автозапуске на ваз 2109 но полностью рабочей схемы не нашёл именно на ваз 2109,в большинстве случаев натыкался на запись ,он придумал схему автозапуска на ваз 2110 вот ссылка на его страницу на драйве ,но данная схема не много не подходила для ваз 2109,в итоге около двух недель пробывал разные варианты, общался с ,но почему то не получалось, и вот наступил этот день когда всё получилось)))

Zoom

Вот доработанная схема

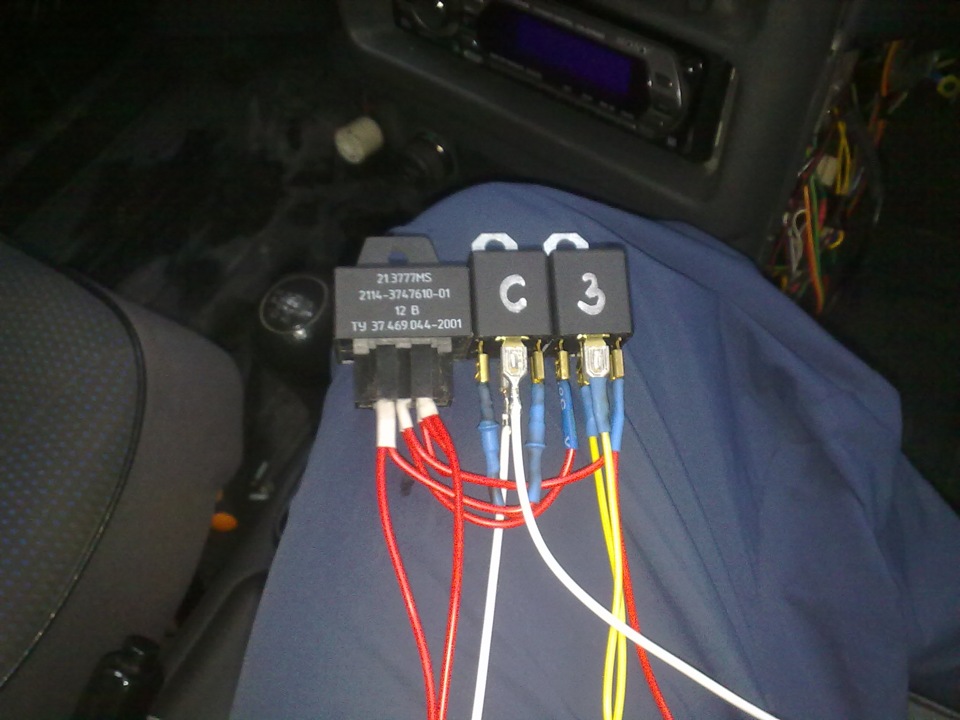

По этой схеме машина заводится с кнопки и глушиться так же с этой кнопки, были проблемы со стартером, получалось что я подключил всё вроде правильно но стартер и бензонасос срабатывают одновременно, частая ошибка многих кто пытался сделать автозапуск, справа в ваз 2109,14 без разницы есть 3 реле и 3 предохранителя, реле бензонасоса, реле вентилятора, и реле ЭБУ так вот если подключить к реле ЭБУ то бензонасос и стартер крутят в одно время, если подключить к реле вентилятора то мы услышим работу вентилятора, а если подключить к реле бензонасоса то, включиться зажигание и бензонасос, затем как бензонасос закачает бензин и остановиться тогда сработает стартер, далее…если у Вас нет защиты стартера то не беда смотрим у меня в БЖ есть статья о том как установить защиту стартера, без защиты стартера стартер будет маслать без остановки даже на заведённом двигателе((тем самым Вы спалите стартер.Для того что бы сделать авто запуск нам понадобиться 4х контактные реле 5шт,5 контактное реле-1шт, реле ЗПТФ-1шт, и если нет у Вас защиты стартера то еще одно 4х контактное реле ну и + ко всем этим релюшкам колодки подключения, Большое спасибо ,так как без него я бы не сделал бы схему автозапуска, схема его но доработана мной для ваз 2109
А вот и видео о работе автозапуска
Если у кого не будет глушиться с кнопки на брелке пишим в коментариях или в личку, будем решать Вашу проблему)))
Источник: https://www.drive2.com/l/8797436/
