С тем, что аккумуляторная батарея для любого автомобиля является крайне важным элементом никто не спорит. Но то, что любой батарее, вне зависимости от ее стоимости, новизны и бренда, требуется периодическое обслуживание, знает не каждый автовладелец. Кроме самого аккумулятора, постоянного внимания требует и генератор, осуществляющий постоянный заряд АКБ в процессе эксплуатации автомобиля. В итоге достаточно часто можно сталкиваться с тем, что аккумулятор оказывается недостаточно заряженным для того, чтобы без проблем запустить двигатель.

аккумулятор

Особенно остро такая проблема вырисовывается в зимнее время, когда без посторонней помощи завести авто получается далеко не у каждого автовладельца. Это может быть связано с такими проблемами, как:

  • недозаряд АКБ в результате сбоев в работе авто генератора или иного устройства;
  • недостаток электролита, объем которого нужно периодически восполнять;
  • некорректная плотность электролита;
  • деструктивные процессы в АКБ, препятствующие нормальному процессу заряда.

Все вышеперечисленное не является «приговором» для батареи, и легко устраняется регулярным обслуживанием.

Пуско-зарядное устройство – нужно ли иметь его в гараже

Как правило, большинство автомобилистов периодически сталкиваются с проблемой трудного пуска или его полной невозможности. С наступлением холодов ситуация резко усугубляется. Путей решения уже возникшего затруднения не так много, и завести двигатель, когда сел собственный аккумулятор можно следующим образом:

  • с «толкача»;
  • путем буксировки;
  • прикурить аккумулятор от другого автомобиля;
  • быстро зарядить аккумулятор током большой силы – используется специальное устройство.

Все эти способы далеки от идеала, и невозможны в некоторых случаях. К примеру, буксировать автомобиль с АКПП невозможно, а с инжектором нежелательно. Чтобы не искать донора для прикуривания, на что крайне неохотно идут владельцы автомобилей, полезно иметь в гараже зарядно пусковое устройство для аккумулятора, которое позволяет быстро и безопасно запустить двигатель в любой мороз и при любом состоянии родной батареи.

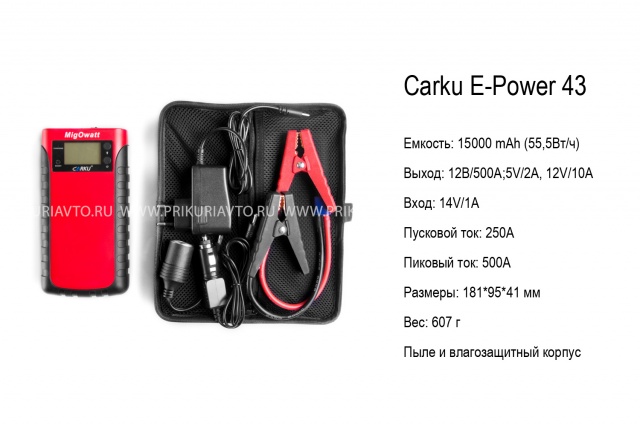

пусковое устройство

Зарядно пусковое устройство для автомобильного аккумулятора обладает компактными размерами и высокой эффективностью, поэтому при любых проблемах с аккумулятором становится наилучшим вариантом пуска двигателя. Для его работы потребуется всего лишь электрическая розетка. Использовать портативное зарядно пусковое устройство для автомобильного аккумулятора легко – достаточно подключить плюсовой провод на соответствующую клемму аккумулятора, а минусовой на массу, поближе к стартеру. После включения ПЗУ можно легко завести двигатель, даже если аккумулятор весьма «слаб».

ПЗУ – покупать или сделать самому

При всех достоинствах устройств заводского изготовления, они все же обладают некоторыми недостатками. К их числу относится, прежде всего, высокая стоимость мощных приборов, а те, что подешевле, часто обладают слишком малой мощностью, и для зимней эксплуатации подходят мало. В качестве выхода из такого затруднения можно рассмотреть вариант собственноручного изготовления пуско-зарядного устройства для аккумулятора, для чего не потребуются особые знания в области радиоэлектроники.

Конечно, имеется и очевидный плюс – это совмещенность пускового и зарядного прибора в едином корпусе. Но при наличии отдельного «зарядника» для АКБ изготовить зарядно-пусковое устройство для аккумулятора своими руками вполне целесообразно. Для изготовления простейшего, но достаточно мощного пускового устройства потребуется один трансформатор и пару диодов. Расчетная мощность создаваемого прибора обязана составлять не менее 1,4 кВт – такого хватит для пуска мотора практически с нулевым зарядом аккумулятора. Схема ПЗУ предельно проста, но из года в год приборы, собранные таким образом, серьезно выручают множество автолюбителей.

схема

Перед сборкой данного пускового устройства следует приготовить достаточной длины питающий кабель. Для него оптимально использовать медный провод 2х2,5 – меньшее сечение нежелательно. Для обеспечения удобства использования можно монтировать выключатель S1, но он должен выдерживать нагрузку не менее 10А.

Выходные параметры – важные показатели для надежной работы

Вышеприведенная схема зарядно-пускового устройства для автомобильного аккумулятора отличается своей достаточной простотой, но для создания эффективного устройства необходимо тщательно рассчитать выходные параметры – это позволит обеспечить легкий запуск и не повредит самому аккумулятору. Двигатель при попытке пуска "съедает" достаточно много энергии – не меньше 100 А, с напряжением до 14 В. Соответственно, мощность трансформатора обязана составлять не меньше 1400 Вт. Зарядно-пусковое устройство для аккумулятора автомобиля такой мощности легко запустит двигатель и вовсе без аккумулятора.

трансформатор

Конечно, портативное зарядно-пусковое устройство для аккумулятора, даже такой мощности не заменяет аккумулятор, который при пуске все же необходим. Стартер может потреблять при запуске до 200 А, и часть этой мощности как раз и будет обеспечиваться АКБ, пусть даже и не полностью заряженной. После удачной раскрутки коленвала энергопотребление стартера падает практически вдвое, и с этой задачей пусковое устройство вполне справиться уже самостоятельно. К слову сказать, пуско-зарядные устройства, купленные в магазине, обеспечивают не более половины этой мощности, и при сильно разряженном аккумуляторе с задачей пуска двигателя просто не справятся.

Сечение сердечника, используемого в этой конструкции составляет 36 см2. Провод, который используется для первичной обмотки должен иметь сечение не меньше 2 мм2. Будет отлично, если трансформатор с такими характеристиками будет заводского изготовления. Родная вторичная обмотка подлежит удалению, и меняется на самостоятельно намотанную. В этом случае используется банальный метод подбора. После того как наматывается, к примеру, 10 витков, трансформатор включается в сеть, и замеряется полученное напряжение.

трансформатор

Его необходимо разделить на число уже сделанных самостоятельно витков, т. е. 10 – получается напряжение на каждом витке. Затем необходимо 12 разделить на полученное напряжение, в результате получается требуемое количество витков каждого плеча. Для вторичной намотки подойдет медный провод в качественной изоляции с сечением не меньше 10 мм2. После окончания работ по созданию вторичной обмотки подключаются диоды, которые можно взять, к примеру, со старого сварочного аппарата. Если все работы выполнены правильно, контрольный замер тока в самодельном ПЗУ не превысит 13,8 В.

Как не допустить критичного разряда АКБ

Несмотря на то, что схемы зарядно-пускового устройства для АКБ не отличаются сложностью для самостоятельной сборки, использования пуско-зарядных лучше постараться все же избежать. Для этого любой аккумулятор, с момента ввода его в эксплуатацию, требует постоянного технического обслуживания. Стоит отметить, что все проводимые процедуры не отличаются сложностью и вполне могут выполняться самостоятельно:

  • не менее 6 раз в год следует замерять напряжение на АКБ мультиметром;
  • 3-4 раза в год проводить контроль уровня электролита;
  • подвергать батарею полной зарядке на специальном зарядном устройстве;
  • контролировать плотность электролита – важнейший показатель, во многом определяющий работоспособность аккумулятора.

Все эти мероприятия должны носить регулярный характер, что позволит всегда быть уверенным в собственной батарее. Для проведения тестов потребуется минимальное количество «оборудования»:

  • мультиметр, лучше цифровой, поскольку его отличает точность измерений;
  • полая стеклянная трубочка длиной 20-25 см – она потребуется для измерения уровня электролита;
  • для проверки плотности потребуется ареометр.
    замерзла авто

Чтобы своевременно корректировать уровень потребуется еще дистиллированная вода, которая добавляется в банки при недостатке раствора, и концентрированный электролит, применяемый при падении плотности ниже расчетной для конкретного региона.
