> Цифровой Вольтметр-Амперметр для лабораторного БП

Подписка на тему | Сообщить другу | Версия для печати

Uselock

Сообщение: # 237766   Nov 8 2009, 06:01 PM

Quote Post

Посетитель

Группа: Cоучастник
Сообщений: 213
Пользователь №: 21468
Регистрация: 8-June 07
Место жительства: Воронеж



Я когда делал себе БП использовал вот этот проект: http://arv.radioliga.com/content/view/35/44/
Моддинг БП называется. Он помимо отображения напряжения и тока позволяет их регулировать при помощи ШИМа. Работает у меня уже год.
Может кому тоже приглянется.
Присоединённое изображение
Присоединённое изображениеPMEmail PosterICQTop Uselock

Сообщение: # 237767   Nov 8 2009, 06:03 PM

Quote Post

Посетитель

Группа: Cоучастник
Сообщений: 213
Пользователь №: 21468
Регистрация: 8-June 07
Место жительства: Воронеж

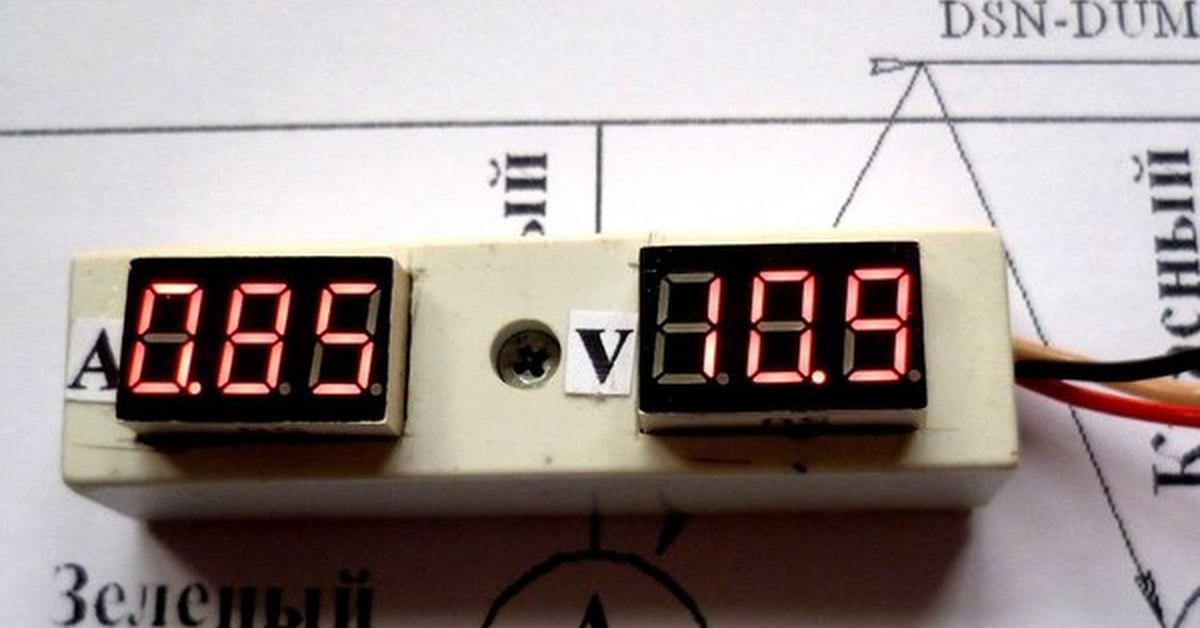

В корпусе smile.gif
Присоединённое изображение
Присоединённое изображениеPMEmail PosterICQTop Ars

Сообщение: # 237850   Nov 8 2009, 09:56 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 660
Пользователь №: 249
Регистрация: 17-May 05
Место жительства: Украина



QUOTE (ooogo @ Nov 4 2009, 12:00 AM) файл протеуса с полным обвесом, готовый к симуляции.
чего-то симуляция не работает,в протеусе на дисплее нифига не показывает

Это сообщение отредактировал Ars - Nov 8 2009, 10:41 PM

--------------------

PMEmail PosterICQTop ooogo

Сообщение: # 237873   Nov 8 2009, 10:56 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1655
Пользователь №: 40348
Регистрация: 11-December 08
Место жительства: Воронеж



QUOTE (Ars) чего-то симуляция не работает,в протеусе на дисплее нифига не показывает
В свойствах меги путь к прошивке указали? Протеус какие нибудь ошибки выкидывает?
На старт программы уходит примерно 3 с, при частоте работы 1 МГц.

Это сообщение отредактировал ooogo - Nov 8 2009, 10:58 PM

PMEmail PosterICQTop rubic

Сообщение: # 237941   Nov 9 2009, 10:34 AM

Quote Post


Группа: Cоучастник
Сообщений: 15
Пользователь №: 38993
Регистрация: 9-November 08



Делал и я подобный девайс на ATmega16 в АЦП испольэован дифференциальный режим с целью испольэывать минимум навесных деталей
в итоге получилось МК,LCD,шунт 0,1ом,делитель 2резистора(для вольтметра),
один транзистор+реле(для защиты),в амперметре контролер использует Х10 кратное усиление макс.измерение 2,5 ампера шаг 5ма,в вольтметре использованы Х1,Х10,Х200 усиления с автоматимеским переключением макс. 50 вольт,хочется добавить что программа писалась под конкретый БП но возможны широкие изменеия как программно так и в замене навесных деталей с целью изменения характеристик

PMEmail PosterTop Eddy71

Сообщение: # 237955   Nov 9 2009, 11:26 AM

Quote Post

Дедушка

Группа: Автор
Сообщений: 18478
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Так порадовал бы общественность своим творением. У каждого с паяльником в руках и мозгом над плечами есть свой БП. Каждому БП нужен показометр. Многотысячный коллектив будет приятно удивлен, получив удобный инструмент пред ясные очи..

--------------------

PMUsers WebsiteTop ooogo

Сообщение: # 237974   Nov 9 2009, 12:23 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1655
Пользователь №: 40348
Регистрация: 11-December 08
Место жительства: Воронеж



QUOTE (rubic) один транзистор+реле(для защиты),в амперметре контролер использует Х10 кратное усиление макс.измерение 2,5 ампера шаг 5ма,в вольтметре использованы Х1,Х10,Х200 усиления с автоматимеским переключением макс. Если мне память не изменяет, то усиление есть только в квадратный ATmega16, которые для поверхностного монтаже. Я же пытался сгондобить, для кривых рук, таких как у меня smile.gif, что бы понятно было, единственное можно поставить ОУ с однополярным питанием для упращения, как у Eddy71 LM358. 1_7.gif
PMEmail PosterICQTop k22

Сообщение: # 238212   Nov 10 2009, 02:43 PM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 105
Пользователь №: 15911
Регистрация: 9-January 07



для Eddy71

а где вы такой контроллер нарыли только уж у совсем диких поставщиков есть, с которыми связываться неохота.

под другой случайно прошивку перебить нельзя?

PMEmail PosterTop Eddy71

Сообщение: # 238237   Nov 10 2009, 04:22 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 18478
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Тарюсь у диллеров Майкрочипа. В Украине это microchip.ua, в России это gamma.spb.ru
Там эти контроллеры есть постоянно. По ногам подошел. Одна ножка осталась (думал на защиту выделить, потом плюнул). По количеству ног и подходящими ресурсами я перечислил. 4 штуки взаимозаменяемых.. Цена чуток больше бакса.

--------------------

PMUsers WebsiteTop Myk777

Сообщение: # 238306   Nov 10 2009, 09:37 PM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 89
Пользователь №: 24721
Регистрация: 6-October 07



QUOTE (Uselock @ Nov 8 2009, 07:21 PM) Я когда делал себе БП использовал вот этот проект: http://arv.radioliga.com/content/view/35/44/
Моддинг БП называется. Он помимо отображения напряжения и тока позволяет их регулировать при помощи ШИМа. Работает у меня уже год.
Может кому тоже приглянется.
Здраствуйте, а скажите пожайлуста этот "моддинг" регулирует ток нагрузки?(порог защиты по току)
у меня вообще нет регулируемого БП. хочу собрать (Простой стабилизированный БП на супердоступных деталях http://vrtp.ru/index.php?act=categories&CO...&article=2349)+ "моддинг"
У меня есть трансформатор на 30в по переменнику, сегодня повесил нагрузку в 3А, напряжение с 30в упало до 26в, подойдет ли такой транс? падение напряжения при токе 1А=1,3В, 2А=2,7В, 3,5А=4В(за 30мин. работы при токе 3,5А нагрелся прилично)
Еще есть тороидальный транс на котором написано 13В 7А, там падение при токе 3,5А=0,7В
Неужели придется покупать транс на 30В 3,3А за 1400руб., чтоб получить на выходе 0-20В 3А?
Моща выделяемая на транзисторе, как я понимаю так считаеться P=(Uтранса-Uнагр.)xIнагр. пример P=(30В-3В)x2А=54Вт это какой радиатор нужен? 1000см?
Очень загорелся регулируемым блоком питания.smile.gifPMEmail PosterTop Eddy71

Сообщение: # 238308   Nov 10 2009, 09:48 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 18478
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Расчеты примерно правильные, за исключением маленького "но". Здоровенные трансы и радиаторы обычно считают для длительной работы под нагрузкой. При использовании в "лабораторных" условиях обычно БП нужен чтоб что-то проверить (не спалив). Т.е. большие мощности нужны нечасто да и то не надолго. Я после подсчета сантиметров радиатора пол дня походил хмурый, а потом взял радиатор с кулером от старого пенька первого и всё. Трудится уже лет 5. И габарит небольшой. Заодно и транс обдуват. smile.gif

--------------------

PMUsers WebsiteTop Uselock

Сообщение: # 238313   Nov 10 2009, 10:13 PM

Quote Post

Посетитель

Группа: Cоучастник
Сообщений: 213
Пользователь №: 21468
Регистрация: 8-June 07
Место жительства: Воронеж



QUOTE Здраствуйте, а скажите пожайлуста этот "моддинг" регулирует ток нагрузки?(порог защиты по току)


Регулирует, если конечно такая функция есть в схеме вашего БП.

PMEmail PosterICQTop ooogo

Сообщение: # 238594   Nov 11 2009, 10:44 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1655
Пользователь №: 40348
Регистрация: 11-December 08
Место жительства: Воронеж



Господа, подскажите пожалуйста, в случае применения в качестве стабилизатора КРЕНки, при применении реле в качестве отключающего элемента при превышении тока, наверное правильнее не нагрузку отключать контактами реле, а земляной вывод кренки от земли!? С кренкой ничего не будет? Это я к тому, что на большой ток, габариты у реле относительно большие, да и залипнуть могут контакты при болшом пиковом токе.

PMEmail PosterICQTop black

Сообщение: # 239338   Nov 16 2009, 12:25 PM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 111
Пользователь №: 8035
Регистрация: 7-May 06
Место жительства: Молдова



QUOTE (Uselock @ Nov 8 2009, 07:21 PM) Я когда делал себе БП
Можешь выложить печатную плату сваю)) красива получилось........

Это сообщение отредактировал black - Nov 16 2009, 07:54 PM

--------------------

Мудрость не есть свойство могучего ума, это лишь способность превращать сложное в простое

PMEmail PosterICQTop twister

Сообщение: # 239468   Nov 16 2009, 10:51 PM

Quote Post

Гость

Группа: Cоучастник
Сообщений: 59
Пользователь №: 53950
Регистрация: 8-October 09
Место жительства: Brest



Народ, а 2х канального измерителя на ЛСД схемы никто не видел нигде?
Ищу уже больше года, ничего путного не нашёл, есть только одноканальные. Мне надо на 2 а лучше на 3 канала.

PMEmail PosterICQTop ooogo

Сообщение: # 239476   Nov 16 2009, 11:26 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1655
Пользователь №: 40348
Регистрация: 11-December 08
Место жительства: Воронеж



там посмотри может чего подберешь! smile.gif
http://radiokot.ru/forum/viewtopic.php?t=4...r=asc&start=120 PMEmail PosterICQTop bon

Сообщение: # 240024   Nov 19 2009, 11:21 PM

Quote Post

Прохожий

Группа: Cоучастник
Сообщений: 22
Пользователь №: 1398
Регистрация: 15-September 05
Место жительства: Запорожье



Собрал авометр уважаемого Eddy71 вроде работает, меряет но есть одна проблемка не светитца старший разряд вольтметра. Посмотрел осцилографом с второй и одинадцатой ноги не выходит никаких осцилограм на других есть.
Прошивал PIC фирменым програматором неужели негодный попался, а отдал за него 30гр. Мож кто шо посоветует?

PMEmail PosterTop Eddy71

Сообщение: # 240030   Nov 19 2009, 11:41 PM

Quote Post

Дедушка

Группа: Автор
Сообщений: 18478
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Если напряжение меньше 10в он и не будет светиться. "гашение незначащих нулей". Завтра еще раз перепроверю плату, но кажись правильную заливал на сайт. На всякий случай залипухи на плате глянь. Иногда вроде и красиво получилась, а часовой линзочкой глянешь - тоненькая ниточка между дорожками.. Негодных ПИКов ни разу не попадалось.
---===---
Только что перепроверил - всё пашет корректно.

Это сообщение отредактировал Eddy71 - Nov 20 2009, 10:17 AM

--------------------

PMUsers WebsiteTop Balaganoff

Сообщение: # 243984   Dec 9 2009, 02:41 PM

Quote Post


Группа: Cоучастник
Сообщений: 14
Пользователь №: 55120
Регистрация: 30-October 09



QUOTE (Uselock @ Nov 8 2009, 07:21 PM) Я когда делал себе БП использовал вот этот проект: http://arv.radioliga.com/content/view/35/44/
Моддинг БП называется. Он помимо отображения напряжения и тока позволяет их регулировать при помощи ШИМа. Работает у меня уже год.
Может кому тоже приглянется.
Уважаемый !
Я не совсем понял - вы просто сделали две одинаковых платки (одна для тока , другая для напруги ) или модернизировали оригинал ? Там вроде всего три кнопки (совместно на ток и напругу) а у вас их шесть.

Поделитесь, если не сложно, печаткой схемой и прошивкой .
Заранее благодарен !

PMEmail PosterUsers WebsiteTop Balaganoff

Сообщение: # 243985   Dec 9 2009, 02:46 PM

Quote Post


Группа: Cоучастник
Сообщений: 14
Пользователь №: 55120
Регистрация: 30-October 09



Упс... недоглядел ... у вас просто 2 канала, как я понял

PMEmail PosterUsers WebsiteTop ooogo

Сообщение: # 244023   Dec 9 2009, 05:26 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1655
Пользователь №: 40348
Регистрация: 11-December 08
Место жительства: Воронеж



господа, когда себе прошивку сочинял, написал для меги8, на два канала, напряжение, ток, програмная зщита по току, в протеусе отлажена, в железе не собирал, если кому надо могу выложить. Видал на радиокоте готовую схемку на два канала http://radiokot.ru/forum/viewtopic.php?t=19858

PMEmail PosterICQTop NiceMAN

Сообщение: # 244053   Dec 9 2009, 08:06 PM

Quote Post


Группа: Cоучастник
Сообщений: 3
Пользователь №: 55408
Регистрация: 5-November 09
Место жительства: Челябинск



QUOTE (ooogo @ Nov 12 2009, 12:04 AM) Господа, подскажите пожалуйста, в случае применения в качестве стабилизатора КРЕНки, при применении реле в качестве отключающего элемента при превышении тока, наверное правильнее не нагрузку отключать контактами реле, а земляной вывод кренки от земли!? С кренкой ничего не будет? Это я к тому, что на большой ток, габариты у реле относительно большие, да и залипнуть могут контакты при болшом пиковом  токе.
С КРЕНкой скорей всего ничего не будет, но таким способом я бы отключать напряжение не советовал. Неизвестно что на выходе будет, возможна генерация и прочая фигня, напряжение до нуля скорее всего не упдет. Можно попробовать сделать отключение (уменьшение выходного напряжения до 1,25В) выхода на регулируемом стабилизаторе LM317 или ему подобному по схеме (при срабатывании защиты контакты реле замыкаются), можно поставить вместо реле транзистор
Присоединённый файл ( Кол-во скачиваний: 841 )
Присоединённый файл  LM317.rar PMEmail PosterTop Tolik123

Сообщение: # 246865   Dec 24 2009, 09:06 PM

Quote Post

Посетитель

Группа: Cоучастник
Сообщений: 170
Пользователь №: 57624
Регистрация: 17-December 09



отдельное спасибо ooogo за рабочую схему ( собрал в соплях - работает ! ) дисплейчик взял однострочный BC1601. как только будет готова платка, выложу если кому надо будет.....

PMEmail PosterICQTop ooogo

Сообщение: # 246877   Dec 24 2009, 10:02 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 1655
Пользователь №: 40348
Регистрация: 11-December 08
Место жительства: Воронеж



QUOTE отдельное спасибо ooogo за рабочую схему Пожалуйста, но не забывайте про NiceMAN-а, идеи он мне подкидывал. smile.gif
вот думаю надо бы научить этот агрегат акомуляторы заряжать, но не занаю принципа, может кто ссылочку подкинет, на алгоритм? PMEmail PosterICQTop Tolik123

Сообщение: # 246998   Dec 25 2009, 10:07 PM

Quote Post

Посетитель

Группа: Cоучастник
Сообщений: 170
Пользователь №: 57624
Регистрация: 17-December 09



QUOTE (ooogo @ Dec 24 2009, 11:22 PM) QUOTE отдельное спасибо ooogo за рабочую схему Пожалуйста, но не забывайте про NiceMAN-а, идеи он мне подкидывал. smile.gif
вот думаю надо бы научить этот агрегат акомуляторы заряжать, но не занаю принципа, может кто ссылочку подкинет, на алгоритм?


почитал форум действительно труды общие и не одного дня, конечно спасибо всем, в том числе и NiceMAN-ну. Что касаемо аккумуляторов, то этот вопрос требует более конкретной постановки:
1 На сколько большой емкости надо заряжать аккумуляторы ?
2 Какого типа
3 Устройство должно быть автоматическим или нет ?
Если заряжать обычные пальчиковые никелькадмиевые, то обычно ставлю токоограничительный резистор до 100 Ом, и регулировкой напряжения выставляю ток 1/10 от ёмкости аккумулятора, следишь за тепловым режимом, чтобы не перегревался сильно - был слегка тёплым, часов на десять.

PMEmail PosterICQTop
